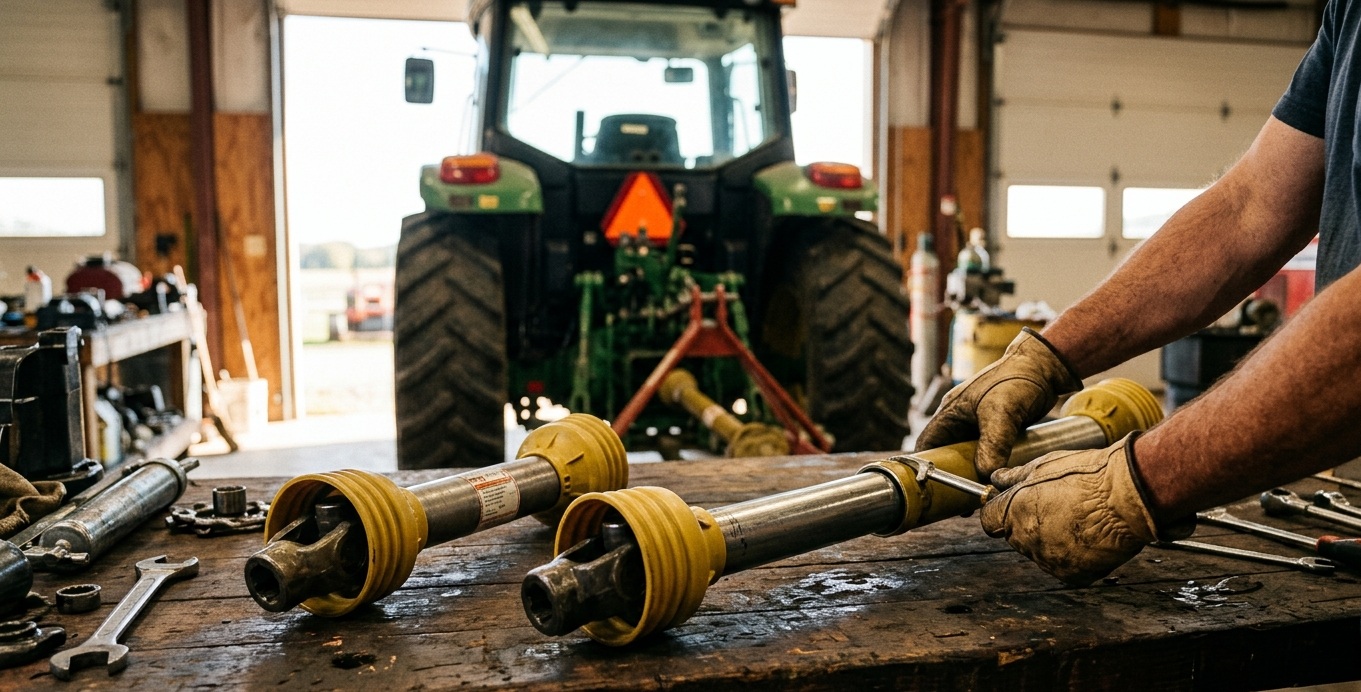

Kiedy krótki, a kiedy teleskopowy wał odbioru mocy będzie właściwym wyborem?

Długość wału to jeden z kluczowych parametrów, który decyduje o tym, czy napęd między ciągnikiem a maszyną będzie działał poprawnie i bezpiecznie. Wybór między wałem krótkim a teleskopowym nie wynika z preferencji operatora, lecz z konkretnych warunków pracy: odległości między punktami mocowania, zakresu ruchu maszyny i wymagań dotyczących momentu obrotowego. Zrozumienie tych zależności pozwala uniknąć przeciążeń, drgań i kosztownych awarii w środku sezonu.

Wał odbioru mocy w wersji krótkiej - kiedy wystarczy stałe połączenie?

Krótki, sztywny długościowo wał odbioru mocy sprawdza się tam, gdzie odległość między wałkiem WOM ciągnika a wejściem napędu maszyny jest stała i nie zmienia się podczas pracy. Dobrym przykładem są maszyny zawieszane na tylnym TUZ, takie jak glebogryzarki, agregaty uprawowe czy rozdrabniacze, gdzie punkty mocowania pozostają w przewidywalnej, niezmiennej relacji geometrycznej przez cały czas zabiegu. Przy pracy z takimi urządzeniami zakres zmian kąta pracy przegubu jest ograniczony, a długość wału nie wymaga regulacji w trakcie eksploatacji. Warto przy doborze elementów sprawdzić dostępne komponenty pod adresem https://polagriparts.pl/akcesoria/528-krzyzaki-i-walki-odbioru-mocy , gdzie zgromadzono wały, przeguby oraz krzyżaki dopasowane do różnych klas momentu obrotowego i profili rur.

Krótkie wały produkowane są zazwyczaj w określonych przedziałach długości, na przykład 510-705 mm lub 610-849 mm, i przeznaczone do lżejszych zastosowań przy momencie do 460 Nm. Ich zaletą jest prostota konstrukcji, mniejsza masa oraz niższy koszt zakupu i serwisu.

Wał teleskopowy - rozwiązanie dla zmiennej geometrii pracy

Wał przegubowo-teleskopowy to konstrukcja, której rury (wewnętrzna i zewnętrzna, zwane potocznie „cytryną") przesuwają się względem siebie, kompensując zmieniającą się odległość między ciągnikiem a maszyną. Taki wał odbioru mocy jest niezbędny wszędzie tam, gdzie ta odległość nie jest stała - przy maszynach ciągnionych, przyczepach, rozsiewaczach czy rozrzutnikach, które pracują na nierównym terenie i zmieniają swoją pozycję względem ciągnika podczas jazdy.

Zakres teleskopowania określa różnica między długością minimalną a maksymalną wału. Przykładowe konstrukcje obejmują zakresy 1010-1410 mm czy 1560-2178 mm, co pozwala na znaczną swobodę ruchów bez ryzyka rozłączenia lub zablokowania napędu. Przy doborze wału teleskopowego należy uwzględnić trzy podstawowe parametry:

• minimalną i maksymalną odległość między punktami mocowania mierzoną w rzeczywistych warunkach pracy maszyny,
• wymagany moment obrotowy wynikający z zapotrzebowania energetycznego napędzanej maszyny,
• typ profilu rury (trójkąt, kwadrat, gwiazda, cytryna) zgodny z istniejącymi elementami układu.

Profil rury determinuje sposób przenoszenia momentu skrętnego i odporność na przeciążenia. Profile o większej liczbie punktów styku, takie jak gwiazda czy cytryna, lepiej radzą sobie przy wyższych momentach i gwałtownych zmianach obciążenia.

Przeguby homokinetyczne a klasyczne krzyżakowe - wpływ na dobór długości

Typ zastosowanego przegubu ma bezpośredni wpływ na to, jak długi i jakiego rodzaju wał odbioru mocy będzie właściwym wyborem. Klasyczne przeguby krzyżakowe pracują poprawnie przy kątach ugięcia nieprzekraczających zazwyczaj 15-25 stopni, a przy większych kątach generują nierównomierność prędkości kątowej, drgania i przyspieszone zużycie krzyżaków. W sytuacjach, gdzie kąt ugięcia jest duży lub zmienny, stosuje się przeguby homokinetyczne, które zapewniają stałą prędkość kątową niezależnie od kąta pracy.

Maszyny wymagające pracy przy dużych kątach - na przykład sieczkarnie, prasy zwijające czy maszyny do pracy w bliskim sąsiedztwie ciągnika - wymagają wałów z przegubem homokinetycznym po stronie ciągnika lub po obu stronach. W takich układach długość wału i jego teleskopowość muszą być dobrane tak, by przegub nie pracował poza dopuszczalnym zakresem kąta przez całą długość roboczą maszyny.

Na co zwrócić uwagę, zanim zamówisz wał do swojej maszyny?

Właściwy dobór wału odbioru mocy wymaga uwzględnienia kilku czynników jednocześnie. Przed zakupem warto zebrać następujące informacje:

• rzeczywistą odległość między wałkiem WOM ciągnika a wejściem napędu maszyny - zarówno minimalną, jak i maksymalną, przy różnych konfiguracjach roboczych,
• wymagany moment obrotowy podany w dokumentacji technicznej maszyny lub wynikający z jej klasy,
• typ zakończeń (profil wielowypustu, średnica, typ zatrzasku lub sprzęgła) po obu stronach układu.

Błędem jest dobieranie wału wyłącznie na podstawie długości bez weryfikacji momentu i profilu. Wał zbyt krótki może ulec rozłączeniu podczas pracy, zbyt długi - kolidować z elementami maszyny lub ciągnika. Nieprawidłowo dobrany moment obrotowy prowadzi do przeciążeń krzyżaków i rur, a w konsekwencji do nagłej awarii w trakcie zabiegu polowego.

Decyzja, która chroni napęd przez cały sezon

Wybór między krótkim a teleskopowym wałem odbioru mocy sprowadza się do analizy geometrii pracy konkretnej maszyny i zakresu zmian odległości między punktami napędu. Tam, gdzie geometria jest stała, wystarczy wał o stałej długości. Wszędzie tam, gdzie maszyna zmienia swoją pozycję względem ciągnika - wał teleskopowy jest rozwiązaniem zapewniającym ciągłość napędu i bezpieczeństwo układu. Przed zakupem warto skonfrontować parametry techniczne maszyny z dostępnymi komponentami i wybrać element o odpowiednim momencie, profilu i zakresie teleskopowania - taka weryfikacja pozwala uniknąć kosztownych napraw i niepotrzebnych przestojów w sezonie.
